设备名称 | 型号规格 | 数量(台) | 商标 | |||||
全自动对夹混合器 | SGTH-2000 | 4 | 秋茂 | |||||
筒体部分 | ||||||||
序号 | 名称 | 材质或型号 | 厂家或产地 | 备注 | ||||
1 | 料桶 | SUS304,2000L | 张家港浦项 | 设备筒体不锈钢SUS304制作,进出料口材质全为不锈钢SUS304,内部抛镜面光,Ra0.8微米。密封材质为硅橡胶,保证与物料接触部分全为不锈钢,外部抛亚光,造型美观且没有光污染。 | ||||
2 | 蝶阀 | DN250,自制可拆卸蝶阀 | 常州秋茂 | |||||
3 | 进料口 | DN400,快卡式 | 常州秋茂 | |||||
4 | 密封 | 硅橡胶 | 江阴华尔发橡胶厂 | |||||
5 | 脚轮 | 尼龙 | 江阴 | |||||
提升机构 | ||||||||
1 | 提升电机 | 3.0kw,制动电机 | 江阴 | 设备的提升机构采用独立的传动机构,传动的同步性好,结构简单,故障率低,夹持安全,稳定。 | ||||
2 | 换向器 | 90°传动方式 | 山东 | |||||
3 | 传动螺杆 | 滚珠丝杠 | 天津 | |||||
4 | 提升转臂 | 不锈钢 | 常州秋茂 | |||||
5 | 连接轴头 | 碳钢外封不锈钢 | 常州秋茂 | |||||
设备传动及支撑组件 | ||||||||
1 | 机架 | A3钢,国标型材 | 上海宝钢 | 设备机架用国标型材制作,强度好,设备运转时机架不扭动。传动系统结构可靠、简单,运转平稳、安全,各部分加强可靠。设备的主电机和减速机使用K系列锥齿减速机,传动平稳,承载能力优良。 | ||||
2 | 机架封面 | SUS304,1.2mm | 张家港浦项 | |||||
3 | 电机 | 7.5kw, | 杭州杰牌,成套配置 | |||||
4 | 减速机 | k系列,锥齿减速 | ||||||
5 | 轴承 | 组件 | 哈轴 | |||||

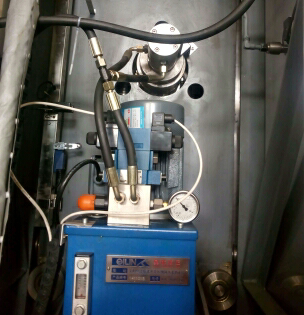

6 | 液压泵站 | 380V 1.1kw | 出油口 | |||||
压力16MPa泵站立式 | M14×1.5 | |||||||
油箱容积为22L | ||||||||
电器部分 | ||||||||
1 | 可编程序控制器(PLC) | S7-200 | 西门子 | 设备采用PLC-触摸屏智能控制系统,可根据设定程序智能运行设备。并能可设定最多20个配方。并可设定产品批号并打印。设备配备红外探测器,防止人员过于靠近设备的转动部件,发生危险。 | ||||
2 | 触摸屏 | 3501 | 西门子 | |||||
3 | 变频器 | G系列 | 德国博世 | |||||
4 | 打印机 | 针式微打 | 北京炜煌 | |||||
5 | 其他低压电器 | 施耐德 | ||||||
6 | 红外探测器 | 欧姆龙 | ||||||
7 | 控制柜 | 不锈钢 | 常州秋茂 |
名称 | 设备构成 | 技术简述 | |
混合传动系统 | 基本构件 | 动力 | 采用一体式锥齿轮减速机和电机,电机带刹车 |
机架 | 分体制作,外封不锈钢 | ||
升降传动系统 | 基本构件 | 动力 | 电机传动 |
换向 | 采用齿轮箱1:1换向器 | ||
提升丝杠 | 采用滚珠丝杠 | ||
夹紧 | 液压定位夹紧式 | ||
提升混合转臂 | 碳钢制作 外封304不锈钢 | ||
位置检测系统 | 基本构件 | 夹紧方式 | 液压油缸 |
料筒定位 | 转臂定位 | ||
下降到位 | 最低点 | ||
控制系统 | 基本构件 | 柜体 | 操作箱外置 |
控制及操作方式 | PLC程序控制/触摸屏操作 | ||
电器/气动元件 | 电气 施耐德 |
1、设备配置说明

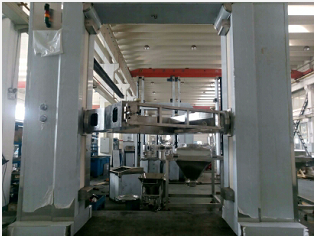

2、提升机构说明
设备的提升机构用来提升设备的混合料斗,双侧同步始其结构运行平稳,灵活。现对其各个部分进行简要介绍。

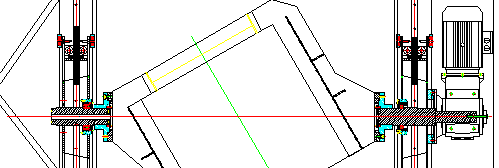

2.1.电机及连接
设备提升电机采用制动电机,其与升降装置连接部分采用万向换向器进行连接,此种结构能保证设备在运行时即使发生小的偏差,依旧能平稳运行。
设备的升降机构采用滚珠丝杠传动,其传动同步性可以保证,两边的运行误差每转不超过0.1mm。同时不会因动力、锁紧力缺失产生料筒自动坠落事故。
2.2.承重机构
设备的承重机构采用不锈钢型钢制作的承重框架,其设计的承载能力静态可达到6.5T,保证设备的平稳运行。

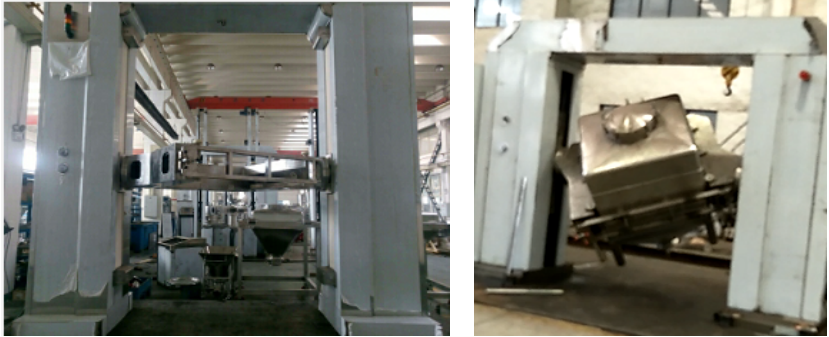

2.3.夹紧机构
设备夹紧机构采用液压式夹紧,带泄压补偿功能,防止油压泄露夹紧松动,可自动补偿料桶放置过程中微量的倾斜,提高设备的易用度。
2.4.旋转机构说明
设备的旋转机构采用电机和减速机直连的机构,可保证其设备在运转时运行平稳,且其转速可与设定值保持一直,不会出现因传动带打滑等原因造成的设备转速等参数变化。
2.5.支撑机构说明
设备采用国标槽钢制作设备框架,保证其设备放置后运行时设备的承重部分不会发生变形,同时设备的电机承重采用整体大面积厚板制作,保证其混合运转的平稳性。

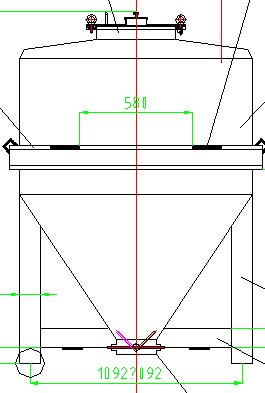

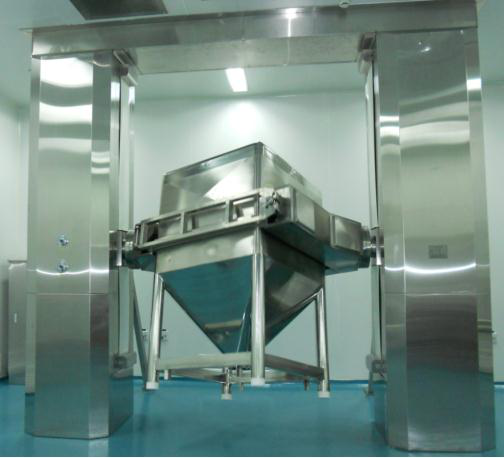

2.6.混合料桶
设备可配不同的容积的料斗,料斗的出料口采用DN250mm蝶阀,内部抛镜面光Ra0.4微米以下。
2.7.控制系统硬件说明
控制系统采用PLC-触摸屏智能控制系统,PLC采用德国西门子品牌;变频器采用博世品牌;设备控制系统的其他低压电器采用施耐德品牌。安全可靠。并做好密封,防止粉尘和湿份进入。
设备提升转臂采用全密闭机构将设备的提升限位、到位、下降到位、限位感应器装在内部,即符合GMP要求,又可以防止传感器暴露在外部造成的损坏。
2.8.控制系统软件说明
——设备的控制系统主要包括故障系统、权限系统、数据系统、配方管理系统、系统设置。
——故障系统包括急停电源、提升超载报警、混合超载报警。
——权限系统:
进入操作系统和配置参数必须通过用户名和密码的确认,用户级别分为四级。
操作者(可以进行常规操作)。
管理者(可以对设备应用参数进行修改)。
系统维护者(可以对系统参数进行修改)。
高级管理者(可以对参数进行设定、存储及输出)。
——数据系统
数据系统包括数据显示和数据存储。
数据显示包括设备提升高度,提升状态,混合电机频率,混合电机电流、混合频率、混合时间。
数据记录包括:批次,操作员,混合时间,混合频率。
——配方管理
配方管理包括20个配方的管理。并附带配方号。
——系统设置
系统时间/日期设置校准。
